Опис
Призначені для заточки і доводки передньої поверхні зубців розгорток, суцільних і збірних фрез, дискових пил, протяжок з твердосплавного інструменту, швидкоріжучих легованих високоміцних сталей та інших складно оброблюваних матеріалів.
Всі круги можна виконати в таких зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.
ГОСТ 16176-82

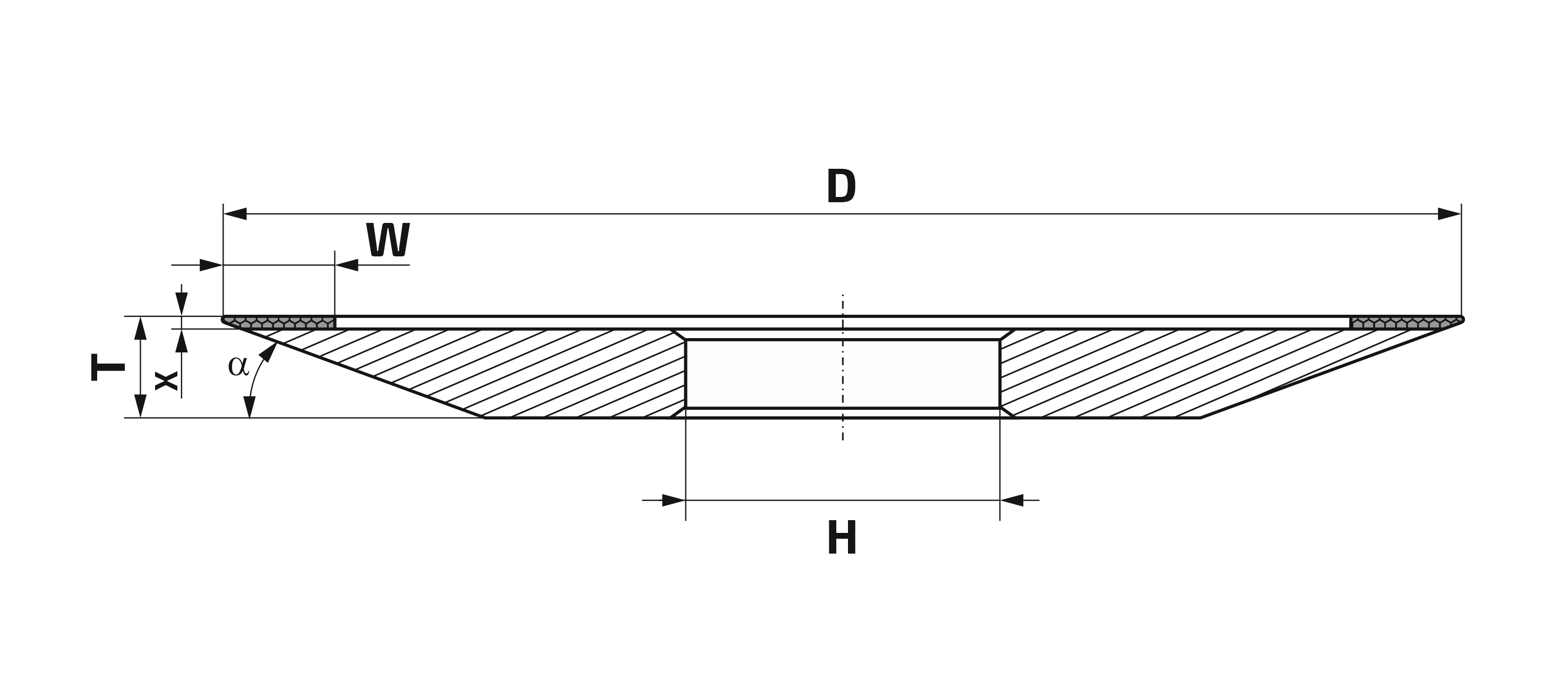

Креслення
Розміри
| Шифр | D | T | W | X | a | H |
|---|---|---|---|---|---|---|
| 8-7010 | 100 | 10 | 6 | 1.5 | 20 | 32 |
| 8-7008 | 125 | 10 | 6 | 2 | 20 | 32 |
| 8-7008D | 125 | 10 | 6 | 2 | 20 | 12.7 |
| 8B7008Д | 125 | 10 | 6 | 2 | 20 | 16 |
| 8B7008 | 125 | 10 | 6 | 2 | 20 | 32 |
| 8XT7009D | 150 | 12 | 6 | 2 | 20 | 22.2 |
| 8XT7009 | 150 | 12 | 6 | 2 | 20 | 32 |
| 8X7009 | 150 | 12 | 6 | 3 | 20 | 32 |
| 8X7013 | 180 | 14 | 6 | 1.6 | 20 | 51(32) |
| 8WT7013 | 180 | 16 | 4 | 3 | 20 | 32(51) |
