Опис
Призначені для заточки і доводки передньої поверхні зубців розгорток, цільних та збірних фрез, дискових пил, протяжок з твердосплавного інструменту, швидкоріжучих легованих високоміцних сталей та інших важко оброблювальних матеріалів.
Всі круги можна виготовити на таких зв'язках: В2-01, В1-01, В1-13 и др., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.
ГОСТ 16176-82.

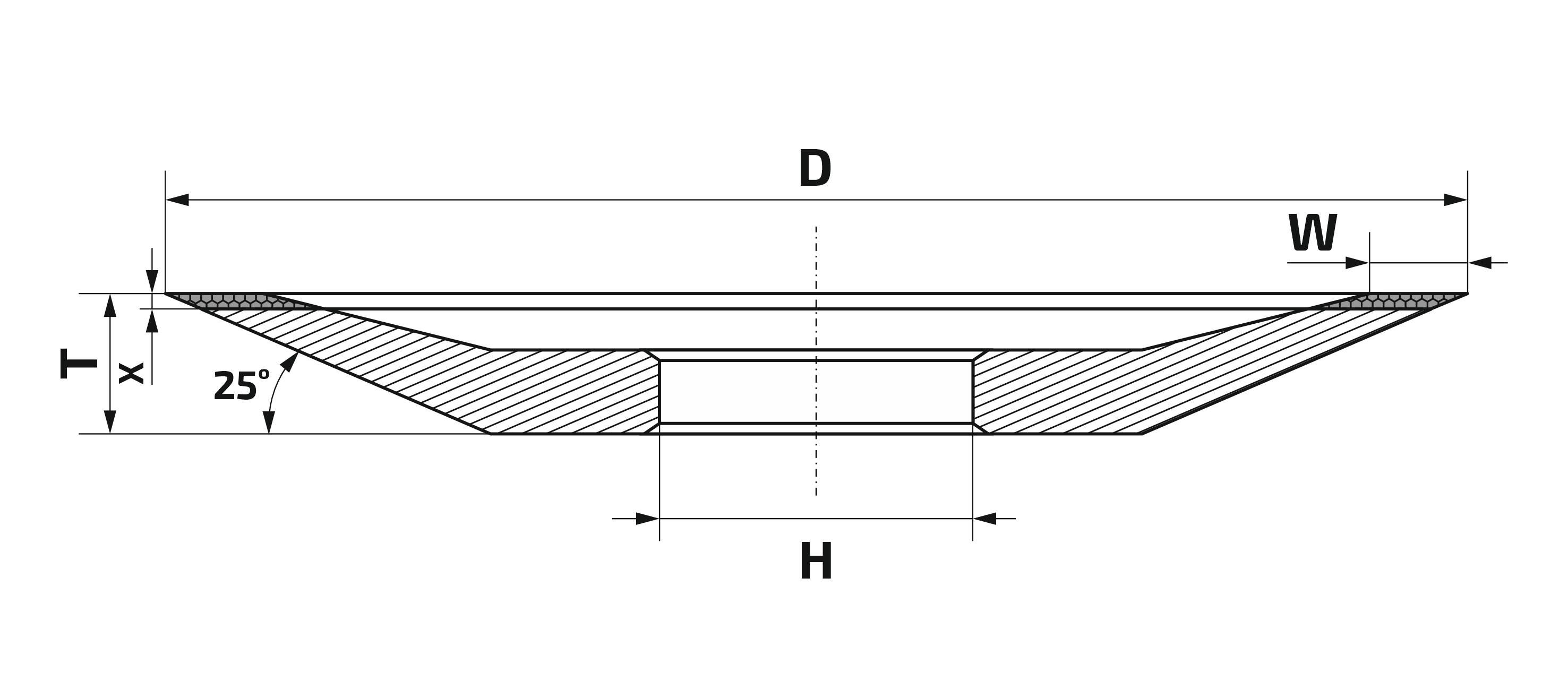

Креслення
Розміри
| Шифр | D | T | W | X | H |
|---|---|---|---|---|---|
| 9S0041 | 25 | 6 | 2 | 2 | 10(12) |
| 9S0042 | 32 | 6 | 2 | 2 | 10 |
| 9S0042D | 32 | 6 | 2 | 2 | 12 |
| 9SW0042 | 32 | 6 | 3 | 2 | 10(12) |
| 5WX0041 | 50 | 8 | 3 | 2 | 16 |
| 5D0042 | 75 | 10 | 3 | 2 | 16 |
| 2725-0042 | 75 | 10 | 3 | 2 | 20 |
| 5X0042 | 75 | 10 | 3 | 3 | 20(16) |
| 5XD0042 | 75 | 10 | 3 | 6 | 16(20) |
