Опис
Призначені для заточки і доводки передньої поверхні зубів дискових пил, швидкоріжучих легованих високоміцних сталей та інших важко оброблюваних матеріалів.
Усі круги можливо виконати на слідуючих зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.

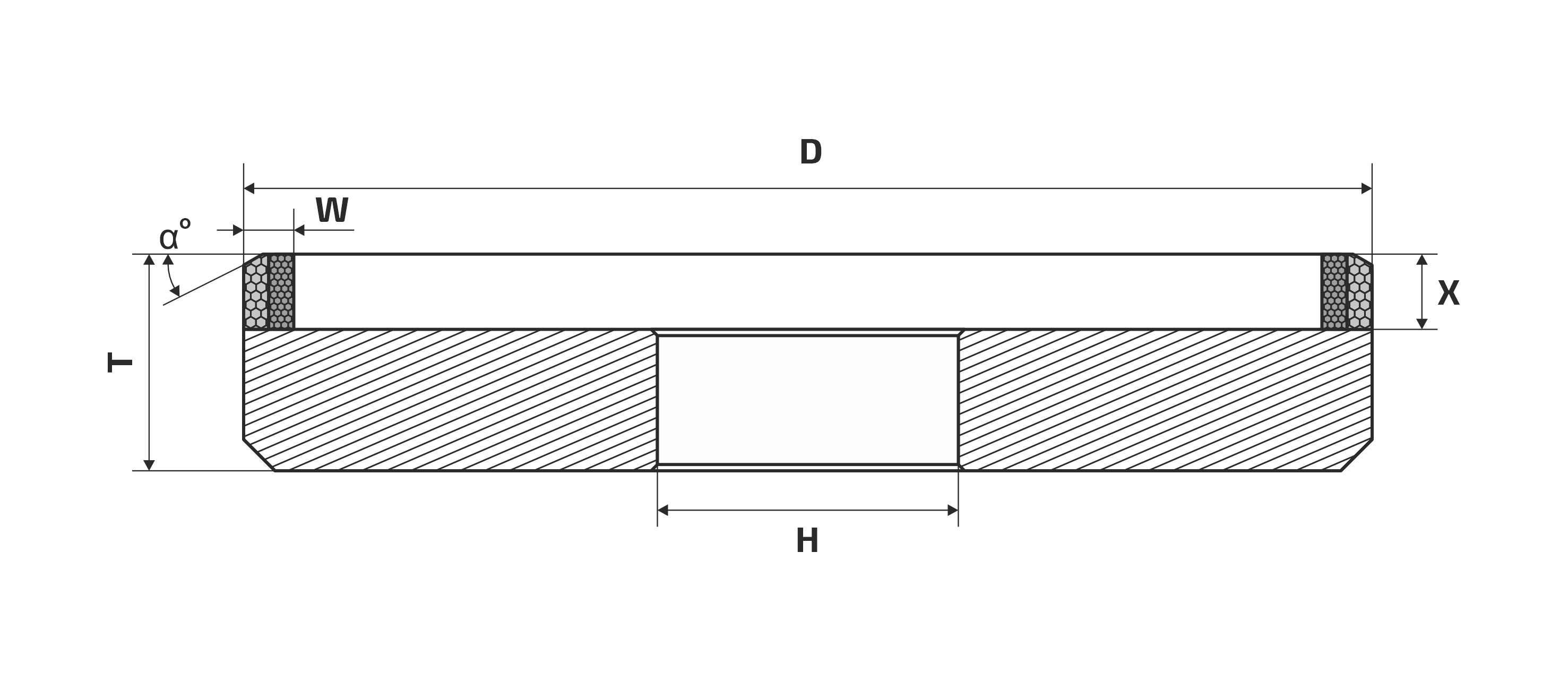

Креслення
Розміри
| Шифр | D | T | W | X | α° | H |
|---|---|---|---|---|---|---|
| 9S0020 | 100 | 21 | 5(2.5+2.5) | 10 | 4 | 25 |
| 9P3153 | 125 | 18 | 5(2.5+2.5) | 6 | 9 | 32 |
| 9P3153S | 125 | 18 | 5 | 6 | 9 | 32 |
| 9Q3153 | 125 | 18 | 5(2.5+2.5) | 6 | 4 | 32 |
| 9M3153 | 125 | 18 | 5(2.5+2.5) | 6 | - | 32 |
| 9P3153TX | 125 | 22 | 5(2.5+2.5) | 10 | 9 | 32 |
| 9Q3153TX | 125 | 22 | 5(2.5+2.5) | 10 | 4 | 32 |
| 9M3153TX | 125 | 22 | 5(2.5+2.5) | 10 | - | 32 |
