Опис
Призначені для заточки та доводки багатолезового твердосплавного інструменту з прямим та спіральним зубом по задній поверхні різців, сверл, швидкоріжучих легованих високоміцних сталей та інших важко оброблюваних матеріалів.
Усі круги можливо виконати на слідуючих зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.

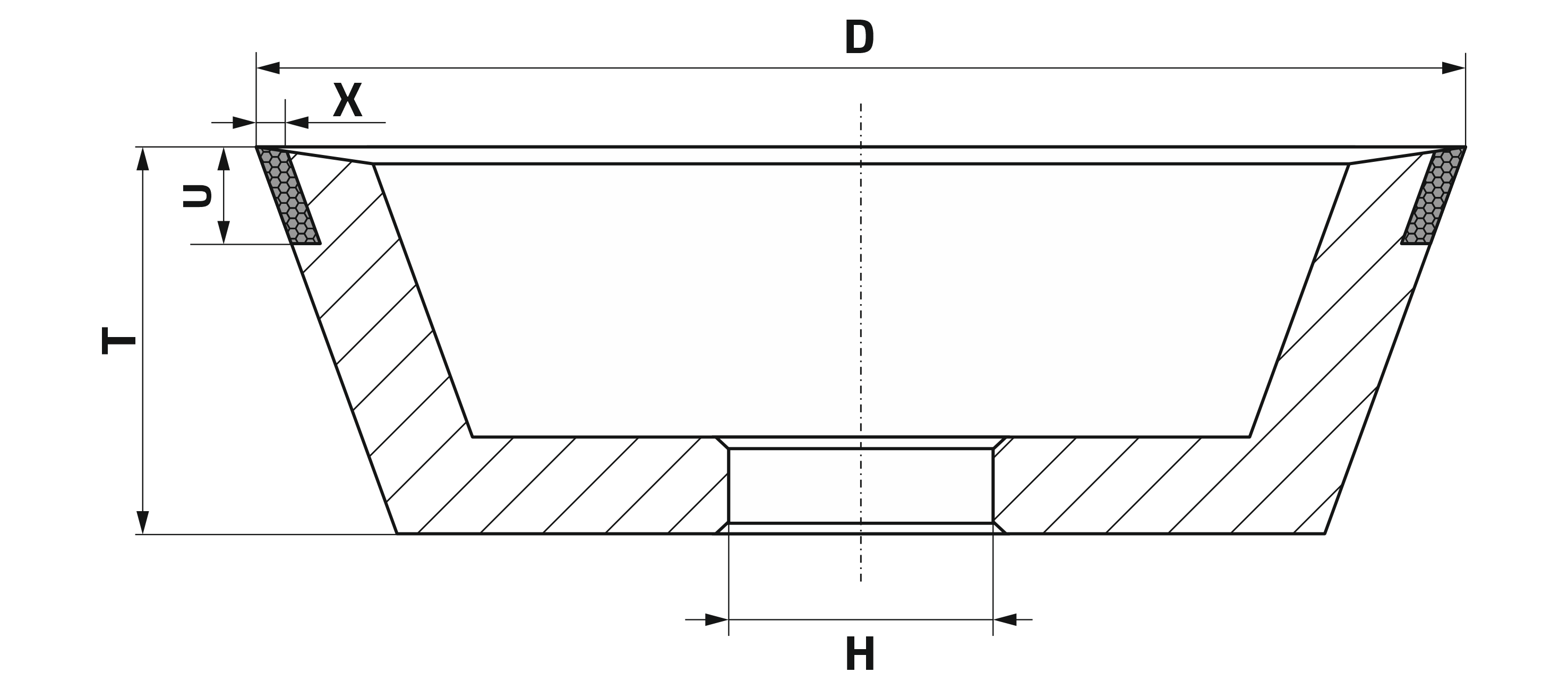

Креслення
Розміри
| Шифр | D | T | U | X | H |
|---|---|---|---|---|---|
| 4-0102 | 75 | 32 | 6 | 2 | 20 |
| 4-0102D | 75 | 32 | 6 | 2 | 16 |
| 9XS001 | 100 | 40 | 5 | 3 | 20 |
| 2724-0103 | 100 | 40 | 6 | 2 | 20 |
| 2724-0104 | 100 | 40 | 10 | 3 | 20 |
| 2724-0104D | 100 | 40 | 10 | 3 | 31.75 |
| 2724-0107 | 125 | 40 | 10 | 3 | 32 (20) |
