Опис
Призначені для обробки стружколамаючих канавок, шліфування фасонного профіля в твердосплавних інструментах, швидкоріжучих легованих високоміцних сталях та інших важко оброблюваних матеріалах.
Усі круги можливо виконати на слідуючих зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.

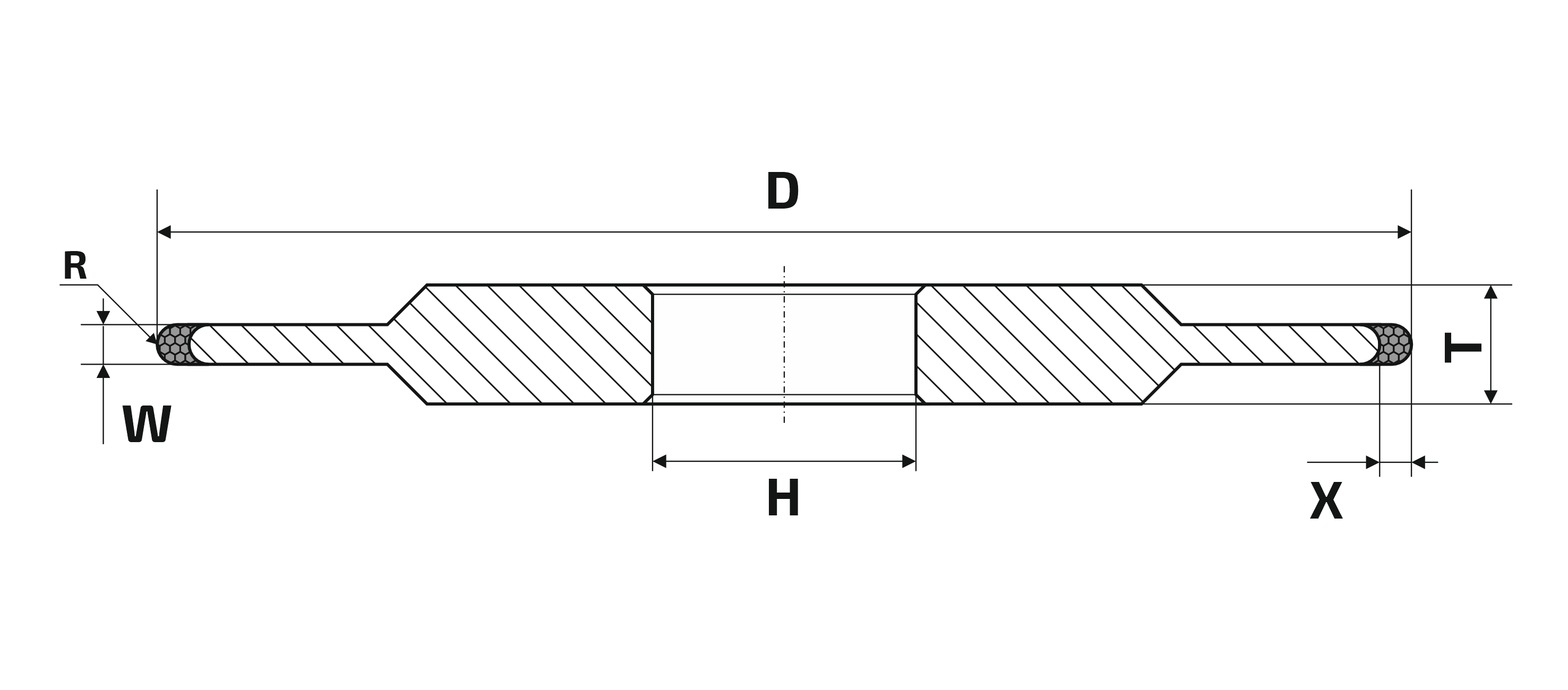

Креслення
Розміри
| Шифр | D | T | W | X | R | H |
|---|---|---|---|---|---|---|
| 9S2015 | 100 | 4 | 2 | 4 | 1 | 20 (32) |
| 9S2012 | 100 | 4 | 3 | 4 | 1.5 | 20 (32) |
| 9S2009 | 150 | 8 | 2 | 5 | 1 | 32 (31.75) |
| 9S2005 | 150 | 8 | 3 | 5 | 1.5 | 32 (31.75) |
| 9S2005D | 150 | 8 | 3 | 5 | 1.5 | 12 |
| 9SD2005 | 150 | 8 | 3 | 5 | 1.5 | 25 |
| 9S2006 | 150 | 8 | 4 | 5 | 2 | 32 (31.75) |
| 9S2007 | 150 | 8 | 5 | 5 | 2.5 | 32 (31.75) |
| 9SD2007 | 150 | 8 | 5 | 5 | 2.5 | 25 |
