Опис
Призначені для обробки стружколамаючих канавок, шліфування фасонного профілю в твердосплавних інструментах, швидкоріжучих легованих високоміцних сталях та інших складно оброблюваних матеріалах.
Всі круги можна виконати в наступних зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високоресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.

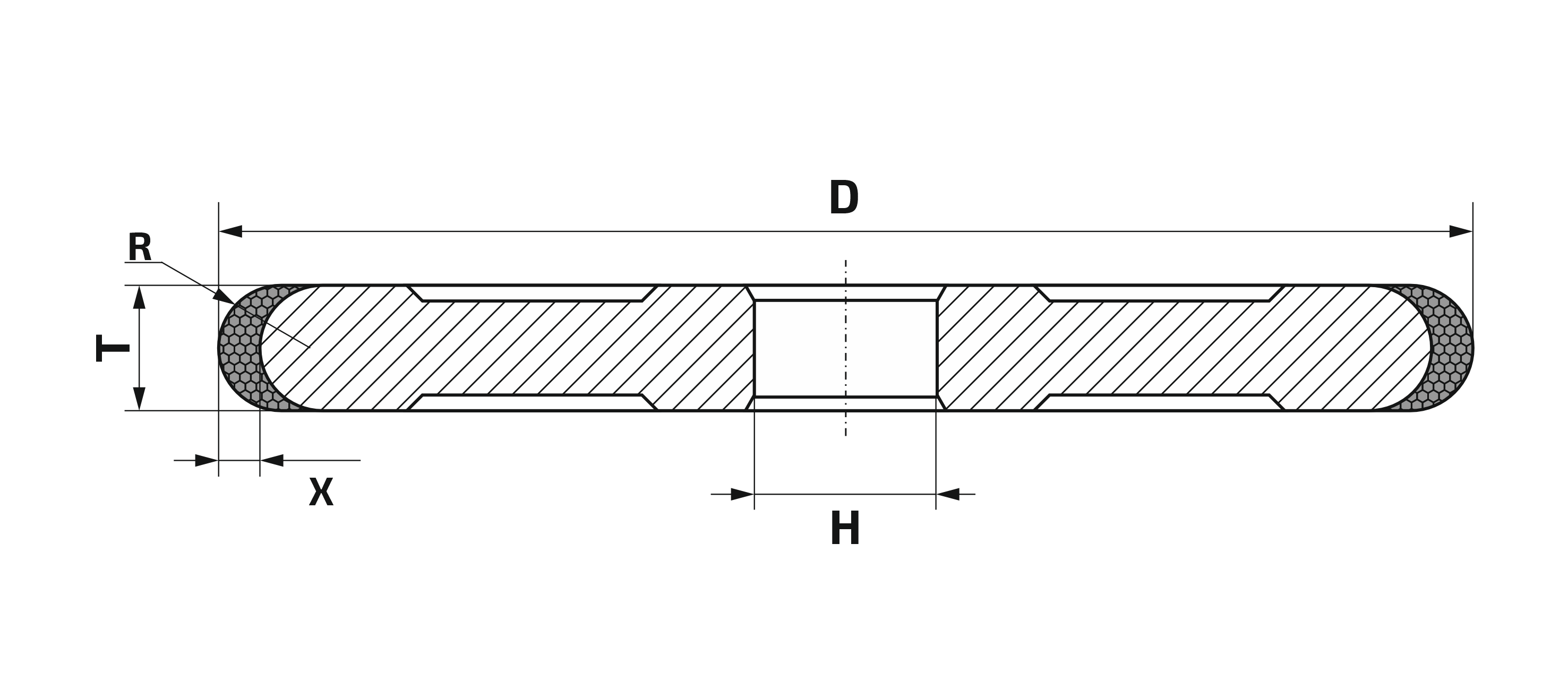

Креслення
Розміри
| Шифр | D | T | X | R | H |
|---|---|---|---|---|---|
| 9S2014 | 80 | 6 | 5 | 3 | 20(32) |
| 9S2001 | 100 | 4 | 4 | 2 | 20(32) |
| 9T0017 | 125 | 3 | 4 | 1.5 | 32 |
| 2729-0017 | 125 | 4 | 4 | 2 | 32 |
| 9D0017 | 125 | 4 | 4 | 2 | 12 |
| 2729-0018X | 125 | 5 | 5 | 2.5 | 32 |
| 2729-0019X | 125 | 6 | 5 | 3 | 32 |
| 2729-0020X | 125 | 8 | 5 | 4 | 32 |
| 2729-0021X | 125 | 10 | 5 | 5 | 32 |
| 2729-0022 | 125 | 12 | 6 | 6 | 32 |
| 9W0024 | 125 | 20 | 5 | 10 | 32 |
| 2729-0025X | 150 | 10 | 5 | 5 | 32 |
