Опис
Призначені для нарізання та шліфування зовнішньої та внутрішньої різьби, профільне шліфування фасонних поверхонь із твердого сплаву, швидкоріжучих легованих високоміцних сталей та інших складно оброблюваних матеріалів.
Всі круги можна виконати в наступних зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високоресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.
ГОСТ 16179-91.

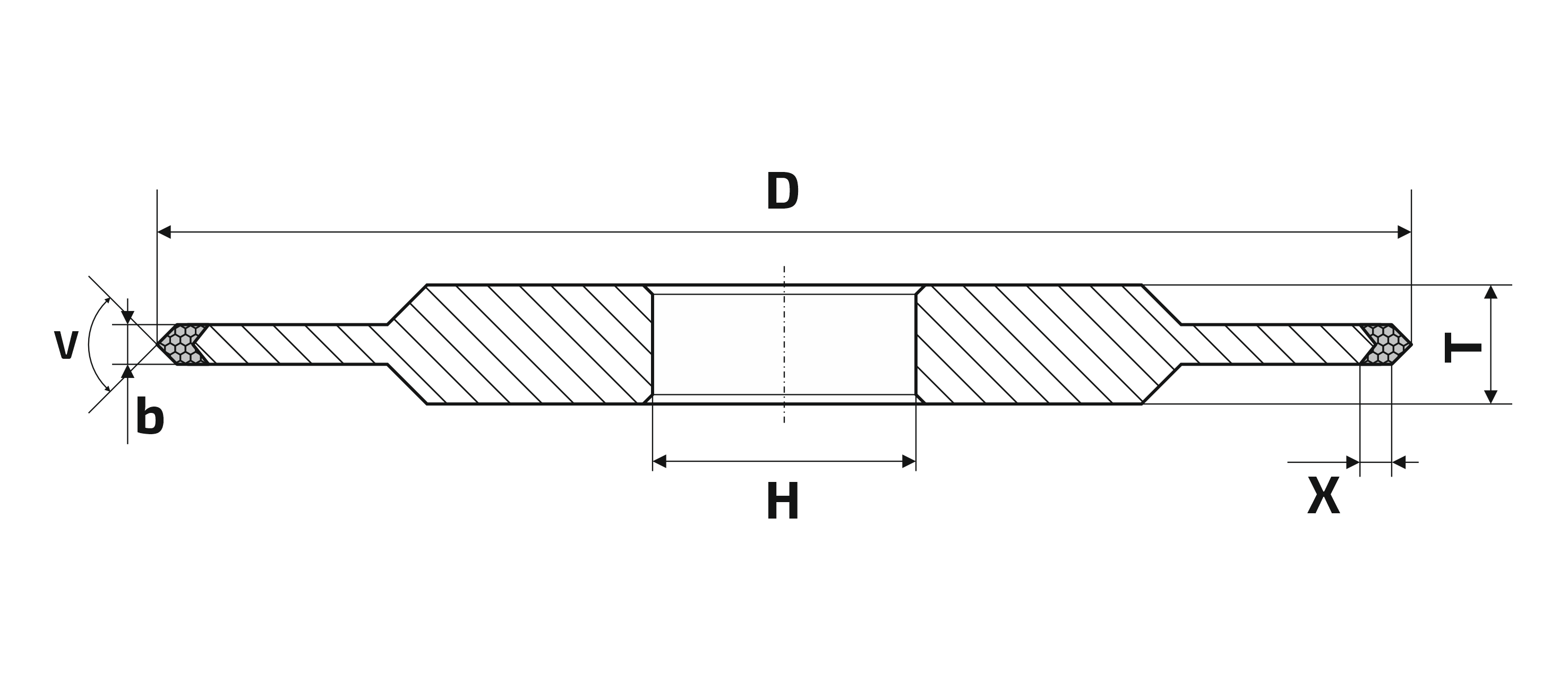

Креслення
Розміри
| Шифр | D | T | X | b | V | H |
|---|---|---|---|---|---|---|
| 2727-0008 | 125 | 6 | 4 | 3 | 60 | 32 |
| 2727-0008D | 125 | 6 | 4 | 3 | 60 | 22.2 |
| 2727-0007 | 125 | 6 | 5 | 3 | 45 | 32 |
| 2727-0006 | 125 | 6 | 6 | 3 | 35 | 32 |
| 9T3203 | 125 | 6 | 6 | 3 | 30 | 32 |
| 2727-0009 | 125 | 6 | 4 | 3 | 90 | 32 |
| 2727-0012 | 150 | 6 | 4 | 3 | 60 | 32 |
| 7D0012 | 150 | 6 | 4 | 3 | 60 | 22.2 |
| 2727-0011 | 150 | 6 | 5 | 3 | 45 | 32 |
