Опис
Призначені для заточки та доводки твердосплавного інструменту, швидкоріжучих легованих высокопрочных сталей, огранювання діамантів та інших важко оброблюваних матеріалів. Застосовуються для обробки циліндричних, конічних, пласких поверхонь і отворів, можливе використання для інших видів обробки.
Усі круги можна виконати на таких зв'язках: В2-01, В1-01, В1-13 и др., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM и др.
ГОСТ 16167-80.

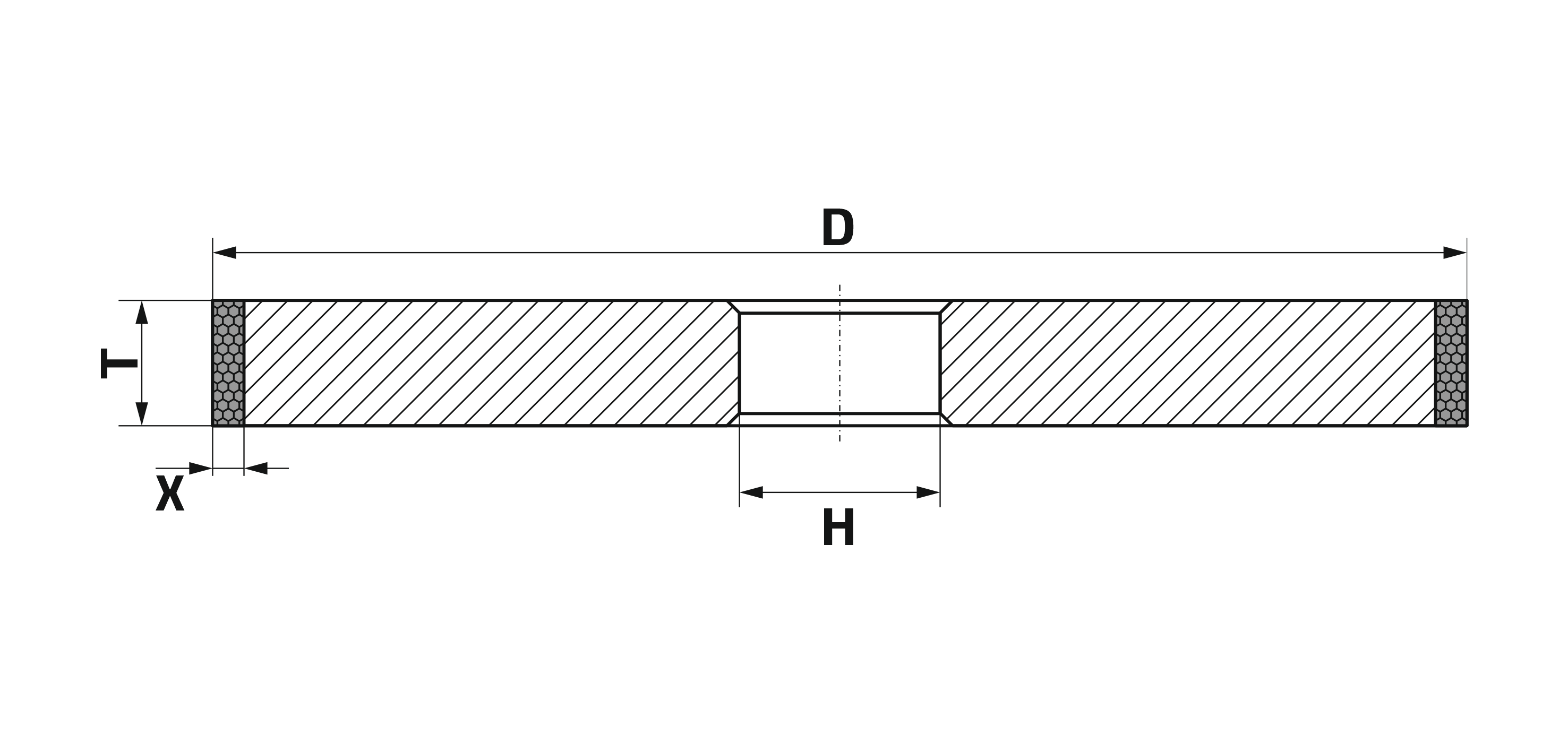

Креслення
Розміри
Шифр | DxTxXxH | |
---|---|---|
2720-0004 | 16x8x2x6 | під замовлення |
2720-0010 | 20x10x2x6 | під замовлення |
2720-0016 | 25x10x3x6 | під замовлення |
0D0016 | 25x10x3x8 | під замовлення |
0DX0018H | 29x16x3.5x9 | під замовлення |
0D0022 | 32x10x3x8 | під замовлення |
2720-0022 | 32x10x3x10 | в наявності |
2720-0022D | 32x10x3x16 | під замовлення |
2720-0025 | 40x3x3x16 | в наявності |
0D0026 | 40x4x3x20 | під замовлення |
2720-0029 | 40x10x3x16 | під замовлення |
2720-0029D | 40x10x3x20 | під замовлення |
2720-0031D | 40x16x3x8 | під замовлення |
2720-0031 | 40x16x3x16 | під замовлення |
0D0032H | 50x2x6x20 | під замовлення |
0T0032X | 50x3x6x20 | під замовлення |
2720-0035 | 50x10x3x16 | під замовлення |
2720-0035D | 50x10x3x20 | під замовлення |
2720-0037D | 50x16x3x8 | під замовлення |
2720-0037 | 50x16x3x16 | під замовлення |
2729-9604 | 63x3x3x20 | під замовлення |
2720-0039 | 63x4x3x20 | під замовлення |
2720-0040 | 63x6x3x20 | під замовлення |
0-0042D | 63x10x3x17 | під замовлення |
2720-0042 | 63x10x3x20 | під замовлення |
2720-0044 | 63x16x3x20 | під замовлення |
0D0044 | 63x16x3x32 | під замовлення |
0T0045 | 80x2x3x20 | під замовлення |
2720-0045 | 80x3x3x20 | під замовлення |
2720-0045D | 80x3x3x10 | під замовлення |
2720-0046 | 80x4x3x20 | під замовлення |
2720-0048 | 80x6x3x20 | під замовлення |
2720-0050 | 80x10x3x20 | під замовлення |
2720-0053D | 80x20x3x10 | під замовлення |
2720-0053 | 80x20x3x20 | під замовлення |
2720-0054 | 80x6x5x20 | під замовлення |
2720-0056 | 80x10x5x20 | під замовлення |
2720-0059 | 80x20x5x20 | під замовлення |
2720-0059D | 80x20x5x8 | під замовлення |
0D0059 | 80x20x5x32 | під замовлення |
0T0059 | 80x40x5x20 | під замовлення |
2720-0060 | 100x3x3x20 | під замовлення |
0D0060 | 100x3x3x32 | під замовлення |
2720-0071 | 100x10x5x20 | під замовлення |
