Опис
Призначені для заточки та доводки твердосплавного інструменту, швидкоріжучих легованих високоміцних сталей, огранювання діамантів та інших важко оброблювальних матеріалів. Застосовуються для обробки циліндричних, конічних, пласких поверхонь та отворів, можливе використання для інших видів обробки.
Усі круги можливо виконати на слідуючих зв'язках: В2-01, В1-01, В1-13 та ін., а також на нових високо ресурсних зв'язках: ВР02, ВР04, ВР05, ВР07, ВР09, ВР10, ВР11, ВР14, ВР15, ВР16, ВР17, ВР21, ВР30 та ін. Використовуються порошки різної твердості: АС4, АС6, АС15, АС20, АСМ, АСН, CBN-B, CBN-A, CBN-M, KP, KB, KM та ін.

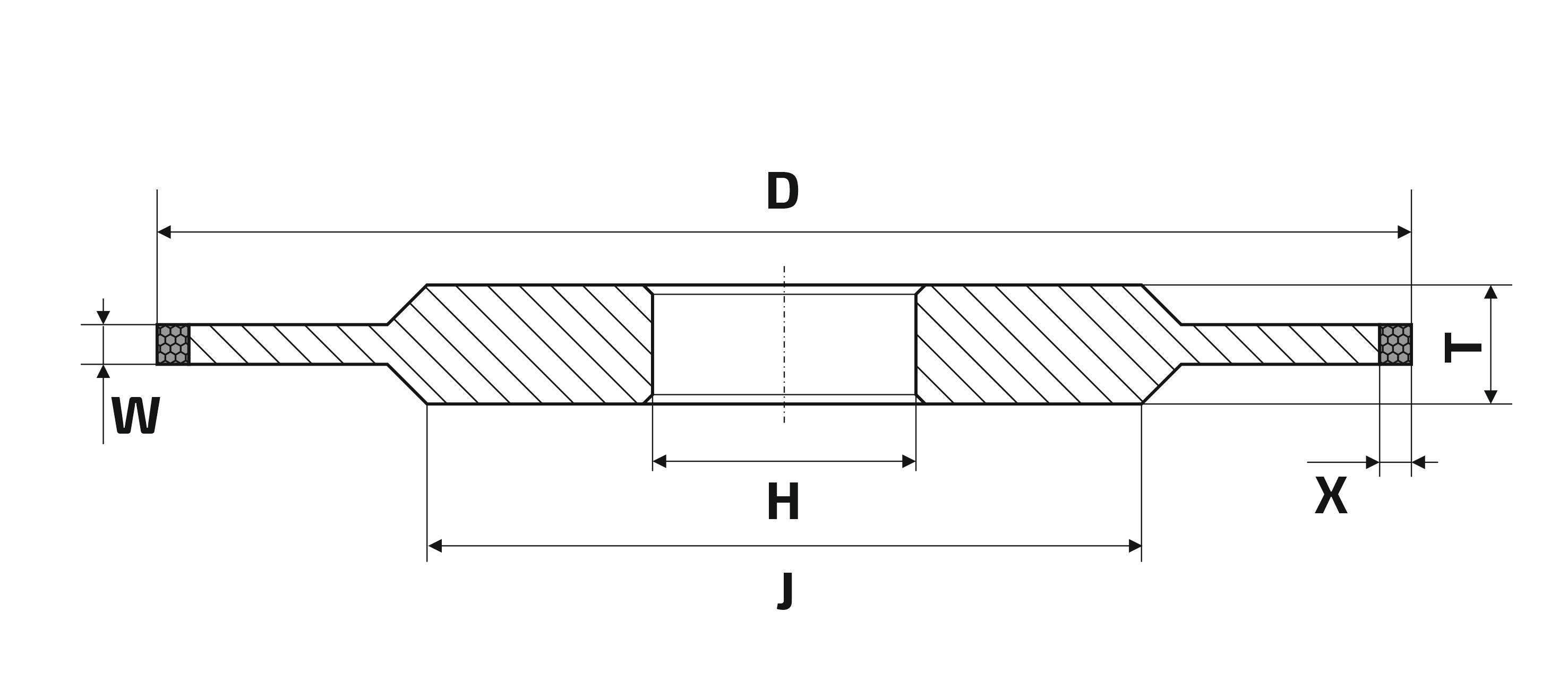

Креслення
Розміри
| Шифр | D | T | W | X | H |
|---|---|---|---|---|---|
| 9S1007 | 80 | 4 | 3 | 3 | 20 |
| 9S1008 | 80 | 5 | 4 | 3 | 20 |
| 2720-0301 | 100 | 6 | 3 | 3 | 20 |
| 0-0304 | 100 | 6 | 5 | 5 | 20 |
| 9S1003 | 150 | 8 | 3 | 5 | 32(31.75) |
| 9S1004 | 150 | 8 | 4 | 5 | 32(31.75) |
| 9S1005 | 150 | 8 | 5 | 5 | 32(31.75) |
| 9S1005D | 150 | 8 | 5 | 5 | 20 |
| 9S1006 | 150 | 8 | 6 | 5 | 32(31.75) |
